眼睛建模逐步剖析教学-超详细

我们都知道,「眼睛」在角色设计中占据非常重要的部分。千千万万种「灵魂之窗」,可以为角色增添不同的情绪和性格。在模拟出真实的眼睛前,最重要的还是了解「她们」的美妙之处。在动手做之前,先是要理解组织构造,才能造就更惊艳的效果啊!思考阶段在创造逼真「眼睛」前,当然要先了解结构啦!这样才能这样一来,要得到更好结果的机会也大上许多。让我们先从眼睛的白色「巩膜」开始,这也是我们看到所有血管爬上我们的虹膜的地方。「巩膜」覆盖我们眼睛的大部分表面。你可以把「虹膜」想作是一个光环,控制着多少光线进入我们的眼睛。请注意,虹膜有一个凹凸,虽然不算太多。在这个中心,有一个瞳孔让光线透过后面的镜头。「虹膜」的组织与其下面的「巩膜」组织连接。所以在本质上它们可以被视为一个表面。「角膜」,使我们眼睛凸起。「角膜」位于虹膜顶部,就像一个弓顶屋顶。还有一个薄的透明层,称为「结膜」,覆盖「巩膜」和「内眼睑」。解剖学中,「角膜」的组织将自身附着在「巩膜」中。这真的使「角膜」和「巩膜」一个光滑的表面,从「巩膜」白色转变为透明的角膜。

这对于模型来说太复杂了,其实是没有必要这样建模的。我们将会把结膜和角膜组合成一个位于巩膜/虹膜表面顶部的表面。还是很好的理解,所以我们对于为什么模型这样做有一个更明智的意见。「眼睑」也是这样。在这点上,我觉得眼皮往往没有足够的考虑。它们包覆着眼球,并与他们进行亲密的互动。所以要了解他们还是非常关键的一步。

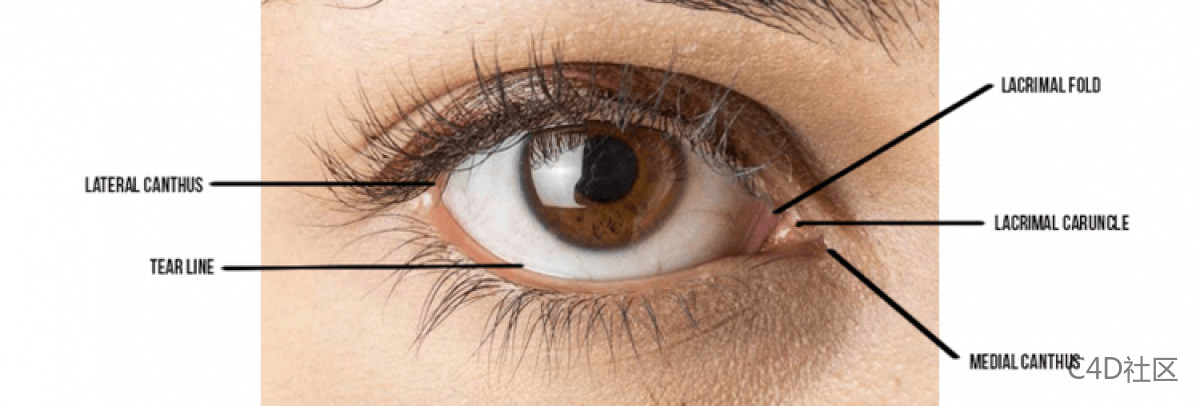

观察心法外侧眼角(Lateral Canthus)和内侧眼角(Medial Canthus),也被称为眼睛角落处的对角线。外侧眼角比较高。泪腺(Lacrimal Caruncle)和泪腺皱褶(Lacrimal Fold)像是内眼角的沟通桥梁。这些都是眼睑表面的一部分。泪腺是提供眼睛周围湿润感所必需的。Modeling/Texturing在我们对眼睛有了基本理解之后,我们就可以开始对它进行建模了。

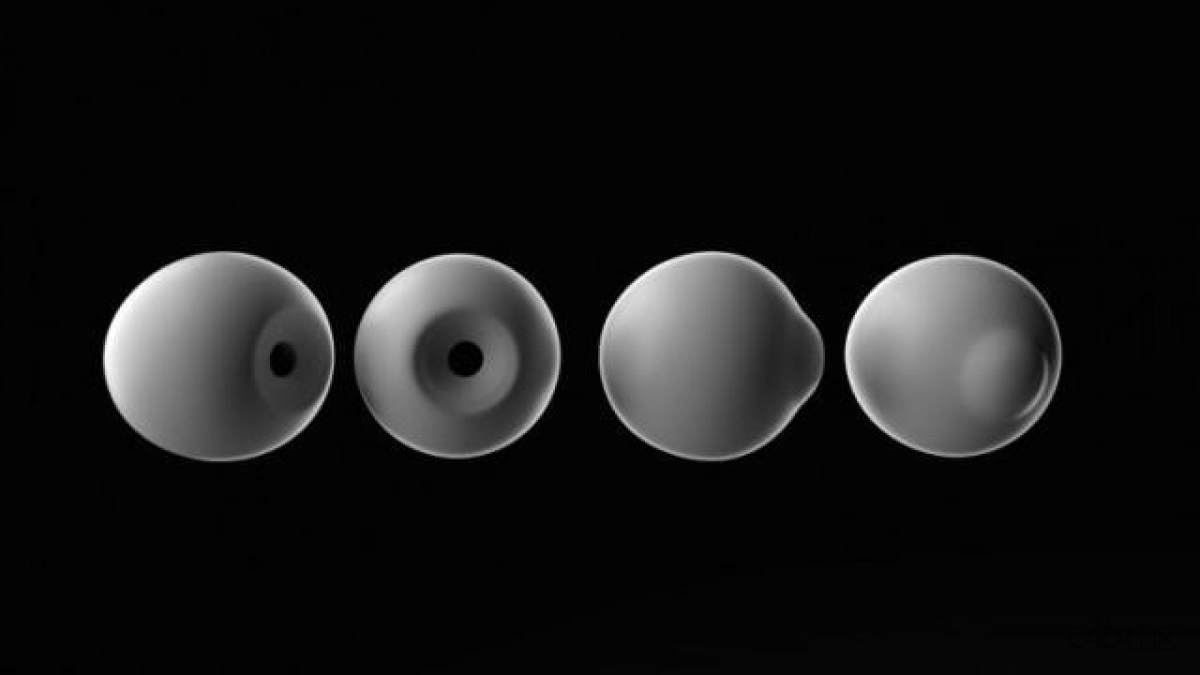

如上所述,我将巩膜和虹膜组合成一个几何体,角膜和结膜层也相同。接下来我们要作出我们的模型纹理。我将使用Iris maps从纹理.XYZ。这些贴图是非常令人惊艳的资源,开发者是真的很谨慎地在研发,让我们可以创作更逼真的画面。这一来节省了大量的时间,二来也不需要亲自模拟每一点。将这些贴图用作雕刻的基础,可以帮助你进一步推动细节。非常值得投资!

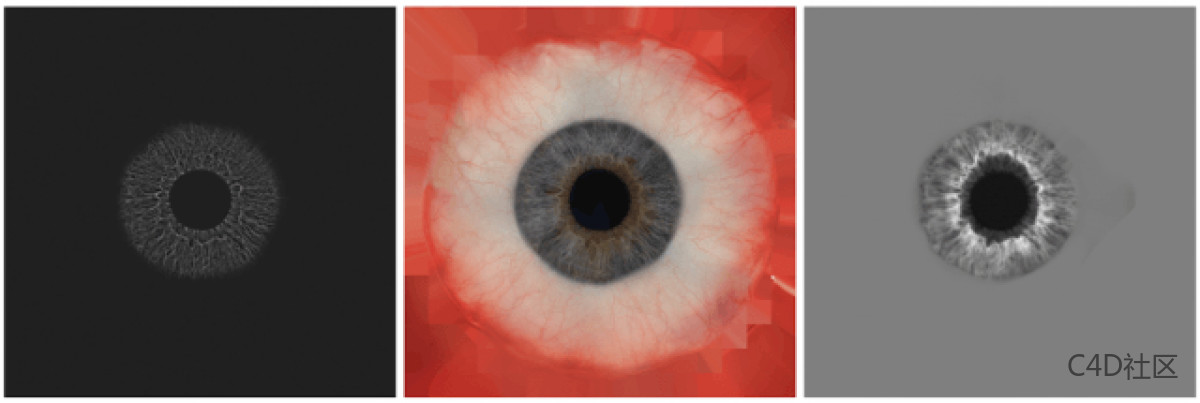

我用Mari做上述的巩膜/虹膜贴图。Mari的Slerp工具会是你创作的好伙伴!可以利用它来匹配投影到模型中。至于Diffuse,我会使用从Google找来的影像来绘制出与所有巩膜的血管。虹膜的Diffuse是从纹理.XYZ而来的。请一定要记得,在这里要应用些微模糊,并使巩膜和虹膜之间的边界变暗。这部分称为「角膜缘」,在现实中,这里就是角膜和巩膜连结的地方。

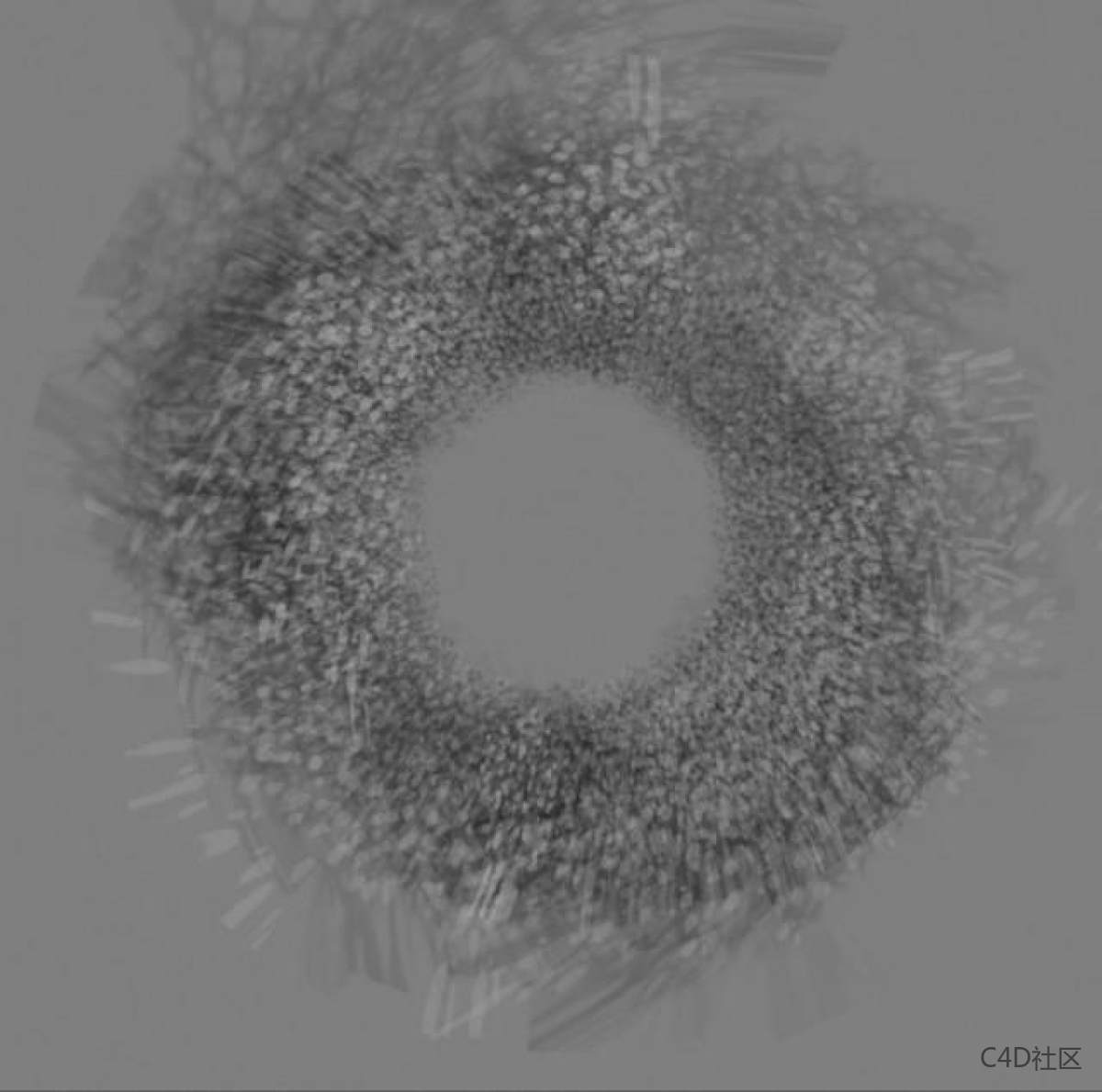

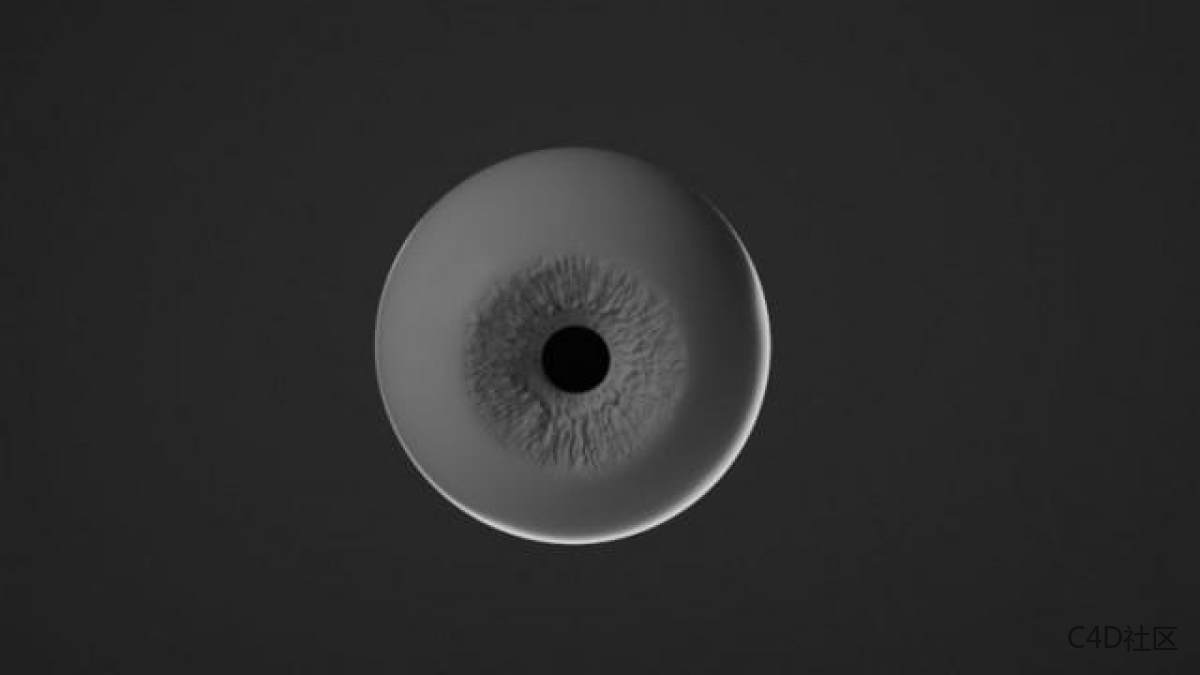

结膜/角膜是透明层。为此我画了一个凹凸贴图。这种Bump是结膜上拥有的表面缺陷。外观发展这里就是有趣的部分了!我将使用Arnold 5 for Maya。但是它应该适用于像Renderman和V-Ray这样的类似渲染器。上面的渲染只是应用在表面的置换贴图,看起来非常整洁!这里需要考虑的是你的规模或强度。它可能需要非常低,取决于你的模型的规模。我的位移量是0.004!接下来,我们来应用凹凸贴图(Bump)。

Bump可以加重眼球突出的细节。让我们不用为了追求额外的细节,将几何细分到很疯狂的等级。我在这里Bump下的力道是非常低的,大约在0.01的值。

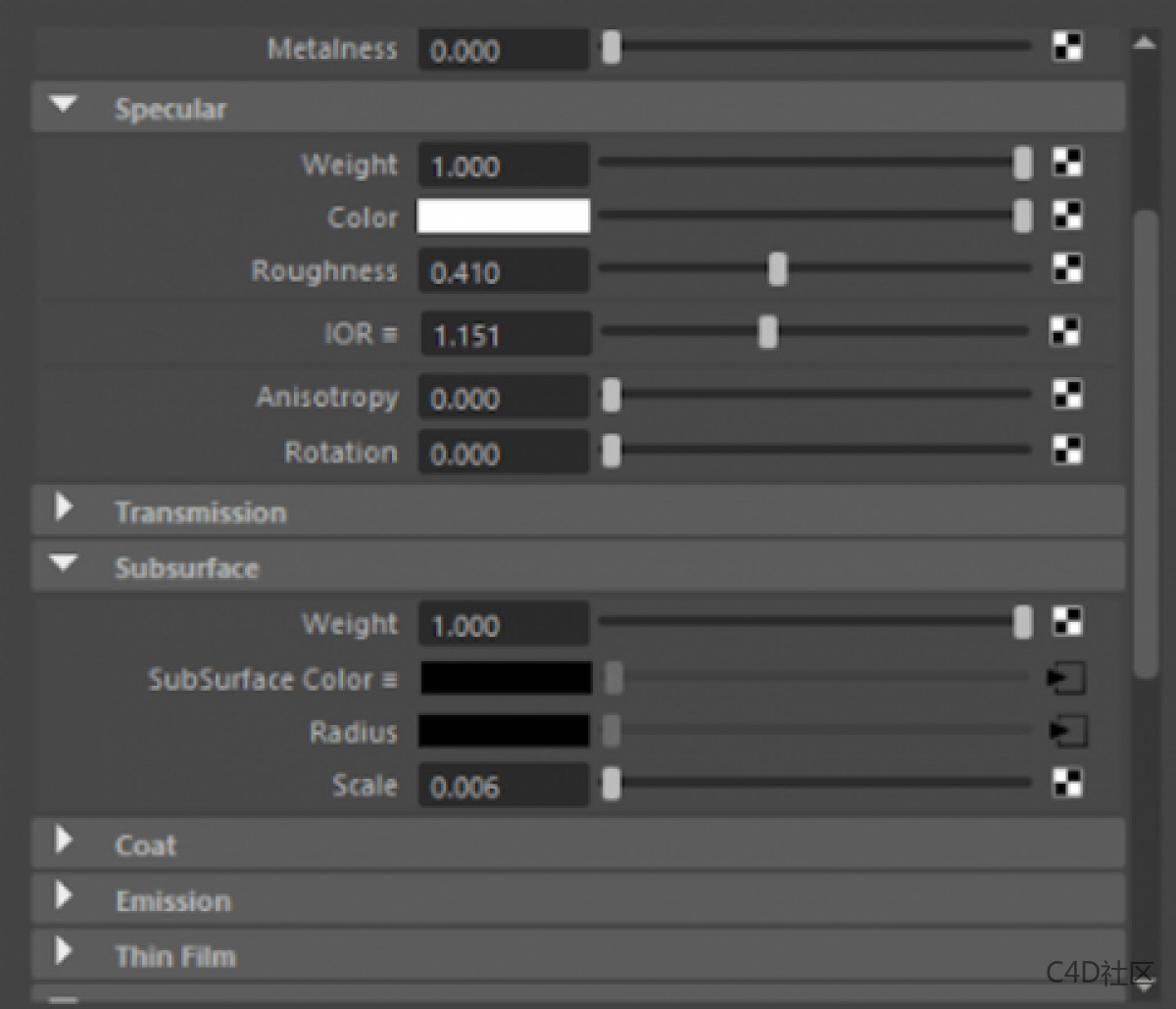

现再将顶部的角膜/结膜几何层叠。这里我也应用了Bump。再次以一个非常低的值,因为还是很需要一些「美中不足」的自然感。着色器的部分就没什么特别之处。它几乎是一个折射着色器,IOR为1.380和带有低粗糙度。最后是插入漫反射贴图(Diffuse map)的时候了。由于巩膜和虹膜是由肉质材料制成,这意味着它们将散射光线。为了赋予这样的「自然肉感」,我们将需要使用Sub Surface Scattering或SSS作为我们的著色器。现在在Arnold 5里,aiStandardSurface内置了SSS。Renderman 21的PxrSurface也有内建。在V-ray里,你会需要使用其中附带的任何一种SSS着色器。在V-Ray 3.5中,集成了Anders Langlands制作的alSurface着色器。我非常建议使用它!在Arnold 5里,我将漫反射贴图插入到SubSurface Color和Radius中,如下图所示。还要注意IOR和粗糙度值。

我的SSS Scale也很低,这样的设定也是为了对应真实的尺寸。这像现在的样子:

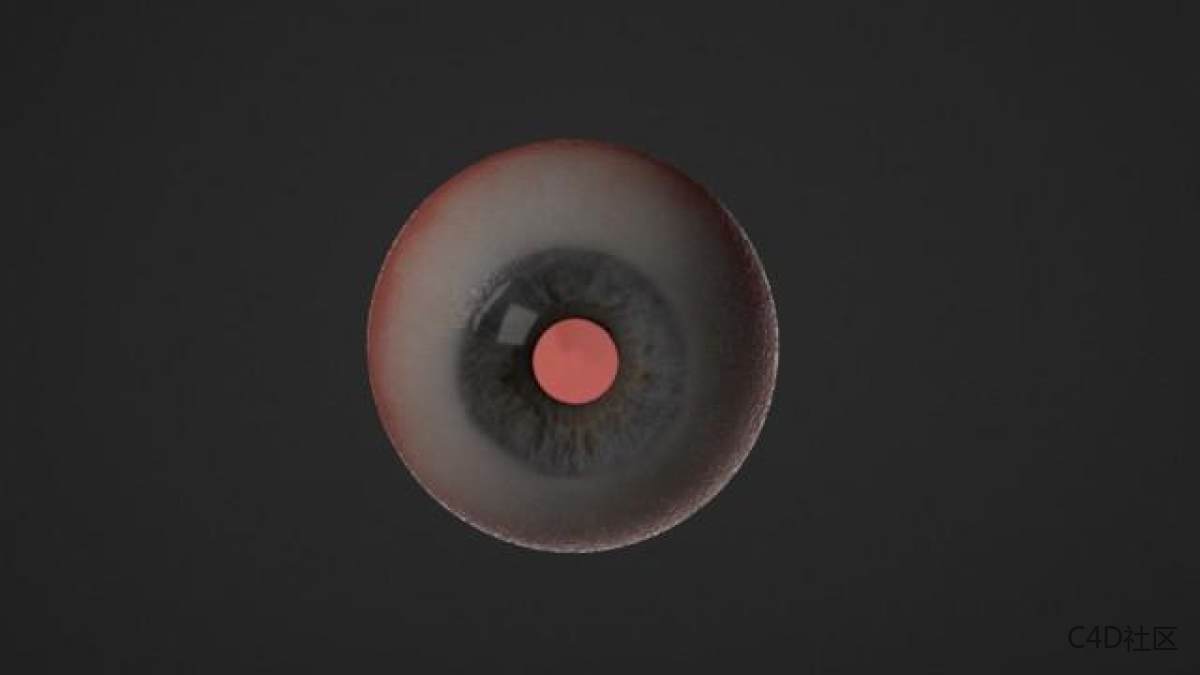

这有开始达到我们要的感觉了,那份具有肉质感的纤维画面。但同时也要记住,SSS会降低你的细节,所以不妨谨慎规画你的凹凸/置换。灯光因为我们正在透视到巩膜背后,没有什么可以阻挡通过背部的光,因此会有「红眼」的效果。为了解决这个问题,我们必须把这个眼球放在眼窝里。

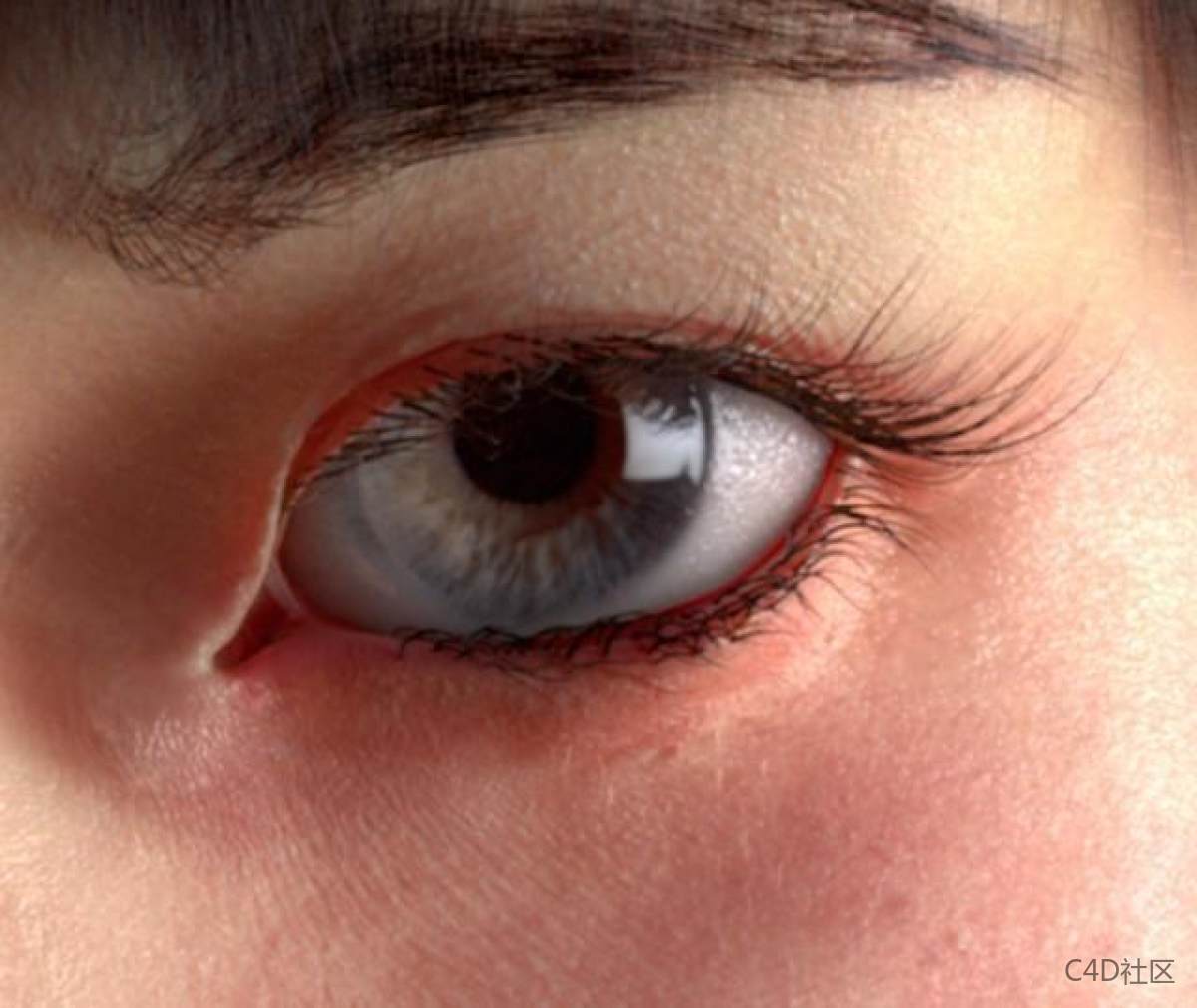

看起来好多了!现在我们已经摆脱了「红眼」的效果。脸部的几何形状阻挡了光线从眼球后方流出。这里我也改变了照明。照明在任何形式的表现中都扮演着最重要的角色!例如,我在相机右侧放置了一个大灯箱,以强调形式方向的变化,使其看起来更加令人信服。它也展现了,相同的灯光会在不同表面有不一样的行为。合成我们还没有真正完成。接下来,我们将设置一些算图通道,用于Nuke中的图像合成。为了让我们的影像有更好的整体效果,我们只能透过用渲染来达到更好的效果。我主要设置基本的通道,像是Diffuse(漫射)、Refelction/specular(反射/镜面)、SSS等。在这种情况下,我使用Transpaerncy AOV(透明度AOV)对眼睛进行分级和颜色校正。对这个图像,它完美达成了这个工作,因为它在眼睛周围创造了一个完美的遮罩。

我减少了眼球的暴露部分,并让他们在眼窝里有更好的表现。之后也做了一些颜色校正和整体分级调整。总结来说,如果一开始就好好去了解你想要模拟的物体或东西,会让你更知道要在模型、纹理、材质和灯光等要怎么去作决定。好的学习也会让做出来的东西更逼真好看!
